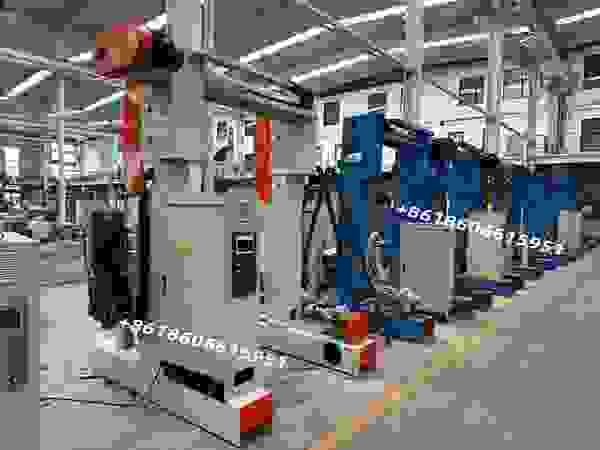

Máy xoắn cáp 1 + 4/ Φ1250 tốc độ cao
BEYDE Thiết bị dây và cáp điện ...
1. Ứng dụng cho Máy xoắn cáp tốc độ cao đặt máy :
1. Ứng dụng
Máy chủ yếu được sử dụng cho cáp điện tròn, tốc độ xoắn ngược được cố định ở 100%, cho 2 đến 5 lõi, tối đa 240mm2
Thiết bị bao gồm điều khiển chương trình PLC+màn hình cảm ứng+biến tần, điều khiển. Hệ thống điều khiển điện tiên tiến, dễ vận hành và độ tin cậy cao. Lồng xoắn thông qua cấu trúc hỗ trợ kép mang lớn phía trước và phía sau, phù hợp hơn cho vòng quay tốc độ cao và nâng cao hiệu quả sản xuất.
2. Thông số kỹ thuật cho Máy đặt dây tốc độ cao Máy xoắn cáp :
3. Thông số kỹ thuật chính PN1250/1+4
3.1 Đường kính dây đầu vào: Φ6-Φ30 mm (10-240mm2)
3.2 Tốc độ tối đa của lồng xoắn: 50r/phút
3.3 Đường kính đặt tối đa của dây cáp: tối đa Φ80mm
3.4 Hướng xoắn: S/Z
3.5 Khoảng cách lát: 300-2500mm (điều chỉnh vô cấp)
3.6 Đầu bọc phi kim loại - 2 miếng lót: 500r/phút
3.7 Khoảng cách đầu quấn phi kim loại: 0-250mm (điều chỉnh vô cấp)
3.8 Tốc độ tối đa tuyến tính: 50m/phút
3.9 Lực kéo tối đa (loại Caterpillar): 1600kg
3.10 Kích thước cuộn dây bên trong lồng - Đường kính đầu cuối Φ95mm: PN1250
3.11 Kích thước đĩa thả cột - Đường kính đầu cuối Φ95mm: PN1600 (PN1000 đến PN1600)
3. Kích thước cuộn dây 12 cửa - Đường kính đầu cuối Φ95mm: PN2500 (PN1600 đến PN2500)
3.13 Công suất động cơ lồng chính: 45kW (động cơ biến tần AC)
3.14 Công suất động cơ đầu quấn phi kim loại: 11kW (động cơ biến tần AC)
3.15 Công suất động cơ tời: 22 kW (động cơ biến tần AC)
3.16 Công suất động cơ thu hồi: 5.5kW (động cơ biến tần AC)
3.17 Chiều cao máy: 1000mm
3.18 Hướng máy: từ phải sang trái (thu thập giấy bên trái)
3.19 Công suất lắp đặt: 85kw-3 pha 380V50Hz
3.20 Kích thước tổng thể (L x W x H) mm: 35000x6000x5000 mm
3.21 Trọng lượng (Kg): Sau khi tải container
4. Các bộ phận chính
4.1Φ1600 Giá treo cột: 1 bộ
4.2 4 cuộn Hank Cage: 1 bộ
4.3 Ghế ghép hàng đôi: 1 bộ
4.4Φ630x2 Hai cuộn phi kim loại quanh co máy: 1 bộ
4.5 Bộ đếm chiều dài cơ học+điện tử: 1 bộ
4,6 Đường ray khí nén 1600kg: 1 bộ
4.7Φ2500 Gantry Loại Threading Máy 1 bộ
4.8 Hệ thống điều khiển điện tử: 1 bộ
4.9 Thiết bị bảo vệ an toàn: 1 bộ
